CS47H双金属片式疏水阀介绍
双金属片式疏水阀是热静力型疏水阀中结构最坚固的疏水阀。它的优点是：不怕水击，耐高压，体积小，重量轻，不怕冻，能自动排空气，任意位置都可安装；背压率大于 80% 。
该疏水阀适用于蒸汽管主管道、管网伴热、仪表伴热、生活采暖和允许存有高温凝结水的加热设备疏水，使用范围很广。
双金属片式疏水阀特 点
可调整凝结水的排放温度，有效地利用凝结水的显热。
阀前始终有凝结水，形成水封，无蒸汽泄漏。
可任意角度安装，并随时可调整排水温度。
抗水击，排气性能优良。
球面关闭方式，使用寿命长
双金属片式疏水阀工作原理
双金属片式疏水阀是由双金属片感温元件带动阀心进行开关阀门。当装置刚起动时，管道出现低温冷凝水，双金属片是平展的，阀芯在弹簧的弹力下处于开启位置。当冷凝水温度渐渐升高，双金属片感温元件开始弯曲变形，并把阀心推向关闭位置。在冷凝水达到饱和温度之前，疏水阀完全关闭。阀前始终存有高温凝结水，无蒸汽泄漏，节能效果好。
双金属片式疏水阀 型号 规格 外型尺寸表
产品型号 | 通径 (mm) | 连接方式 | 工作压力
范围
(Mpa) | 最高充许
温度
(℃） | 阀体材料 | 外型尺寸 |
L | H1 | H2 | W |
LTB6 (CS17H-16C) | 15-25 | 螺纹 | 0.01-1.6 | 220 | WBC A105 | 95 | 111 | 23 | 60 |
LTB6F
CS47H-16C | 15 | 法兰 | 0.01-1.6 | 220 | WBC A105 | 150 | 111 | 23 | 60 |
20 | 160 | 111 | 23 | 60 |
25 | 160 | 111 | 26 | 60 |
32 | 210 | 118 | 27 | 61 |
40 | 230 | 123 | 30 | 66 |
50 | 230 | 123 | 30 | 66 |
(LTB6W)
CS67H-16C | 15 | 承插焊 | 0.01-1.6 | 220 | WBC A105 | 95 | 106 | 35 | 58 |
20 | 95 | 106 | 35 | 58 |
25 | 95 | 106 | 35 | 58 |
(TB11)
CS17H-16C | 15 | 螺纹 | 0.01-1.6 | 220 | (TB11)
CS17H-16C | 95 | 106 | 35 | 58 |
20 | 95 | 106 | 35 | 58 |
25 | 95 | 106 | 35 | 58 |
(TB11F)
CS47H-16C | 15 | 法兰 | 0.01-1.6 | 220 | WBC A105 | 150 | 111 | 23 | 60 |
20 | 160 | 111 | 23 | 60 |
25 | 160 | 111 | 26 | 60 |
32 | 210 | 118 | 27 | 61 |
40 | 230 | 123 | 30 | 66 |
50 | 230 | 123 | 30 | 66 |
LTB3
CS17H-16C | 15 | 螺纹 | 0.1-1.6 | 350 | WBC A105 | 85 | 80 | 23 | 54 |
20 | 85 | 80 | 23 | 54 |
25 | 85 | 80 | 23 | 54 |
LTB3F
CS17H-16C | 15 | 法兰 | 0.1-1.6 | 350 | WBC A105 | 150 | 80 | 23 | 54 |
20 | 15. | 80 | 23 | 54 |
25 | 160 | 80 | 23 | 54 |
LTB3W
CS17H-16C | 15 | 承插焊 | 0.1-1.6 | 350 | WBC A105 | 85 | 80 | 23 | 54 |
20 | 85 | 80 | 23 | 54 |
25 | 85 | 80 | 23 | 54 |
LTB5 CS67H-16C | 15-25 | 螺纹 | 0.01-1.6 | 350 | WBC A105 | 85 | 90 | 20 | 62 |
LTB5F CS17H-16 | 15-20 25 | 法兰 | 0.01-1.6 | 350 | WBC A105 | 150 160 | 80 | 23 | 54 |
(LTB5W)
CS67H-16C | 15-25 | 承插焊 | 0.01-1.6 | 350 | WBC A105 | 85 | 80 | 23 | 54 |

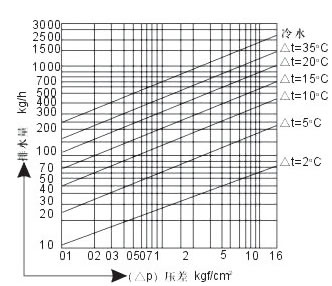

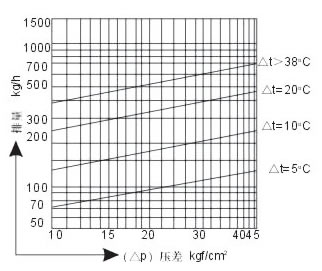

排水量表
● △ t 为排水温度与饱和凝结水温度之差，温度（ △ t ）增加，排量随之增加。
● 该阀出厂前疏水温度已调节在 95 ℃ 左右，如需改变疏水温度或排量时，可打开防护帽，松开锁紧螺母，调节旋转螺钉。顺时针旋转阀芯前进，疏水量减少，疏水温度降低；逆时针旋转，阀芯后退，疏水量增大，疏水温度上升，调整后将锁紧螺母拧紧。
