液体膨胀式蒸汽疏水阀用途及使用范围：
　　CSl4FH-16C、CS44FH-16C型液体膨胀式疏水阀是属于热静力式疏水阀的一种，它可以在蒸汽管网和用汽设备中，及时的排除冷凝水和自动的阻止蒸汽泄漏，从而可以保证供汽,用汽设备的正常进行，提高蒸汽输送和热源效率，该产品其关键感温内件，采用优质钢波纹管，特殊焊接工艺制成，节能效果显著。

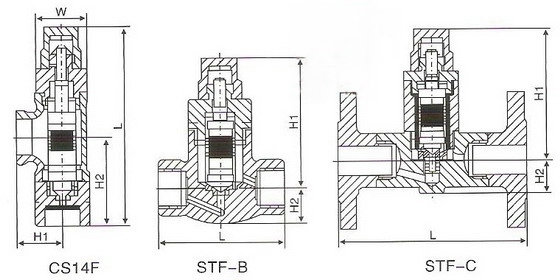

CS14F CS14H CS14W CS44F CS44H CS44W液体膨胀式蒸汽疏水阀波纹管式蒸汽疏水阀结构图.jpg 图片1.png

结构特点与工作原理：
　　(一)结构特点：
1、具有排水温度调节机构，可在80-100℃之间调节，使用方便。
2、排水是连续的，而且没有噪音。
3、温度敏感元件，采用不锈钢耐腐蚀。
4、不受振动，蒸汽压力波动和水锂的影响。
5、体积小、重量轻、安装方便。
　　(二)工作原理：
　　疏水阀的温度元件中充满了液体，当冷凝水低于给定温度80-100℃时，元件中的液体体积变小，元件收缩，阀瓣打开冷凝水排出，反之，当冷凝水反蒸汽高于80-100℃时，元件彭胀，阀瓣关闭，阻止了介质流出，可通过阀门的调节机构，调整80-100℃中任意给定角度。

主要外形及连接尺寸
Main External And Connecting Dinension：

型号 Type	公称通径	A	B	C	型号 Type	公称通径	L	H	D	D1	D2	b	f	Z-φd
F　16 CS14H-25C 40	15	170	88	35	F　16 CS44H-25C 40	15	150	195	95	65	45	14	2	4-φ14
	20	170	88	35		20	150	205	105	75	55	14	2	4-φ14
	25	180	90	42		25	160	215	115	85	65	14	2	4-φ14
	32	190	95	48		32	200	230	135	100	78	16	2	4-φ18
	40	210	105	55		40	230	250	145	110	85	16	3	4-φ18
	50	210	108	55		50	230	270	160	125	100	16	3	4-φ18
