产品名称：CS11H、CS41H立式自由浮球蒸汽疏水阀

产品型号： CS11H、CS41H

一、立式自由浮球蒸汽疏水阀产品概述：

    CS11H、CS41H立式自由浮球式蒸汽疏水阀适用于有时蒸汽压力可能从最大值变到真空，此时自由浮球式蒸汽疏水阀将是节能的最佳选择，当系统需要连续排水和大量排气时，该产品就更能显示出优越的工作特性，可靠性和较长的使用寿命，由于有单独的凝结水排放阀和排空气阀，本产品即使在压力为零的条件也能连续排水和排放空气。适用于蒸汽主管，蒸汽管网及凝结水回收系统，特别对加热速度要求快，温度控制严格，加热设备不能积存凝结水的工况。

二、立式自由浮球蒸汽疏水阀工作原理：

立式自由浮球式蒸汽疏水阀的结构简单，内部只有一个精细研磨的不锈钢空心浮球，既是浮子又是启闭件，无易损零件，使用寿命很长。装置刚起动时，管道内出现空气和低温冷凝水，双金属自动排空气元件把浮球推离阀座，阀门打开，排除不凝结气体，低温冷凝水流进疏水阀，浮球上升，凝结水迅速排放。装置很快提升温度，管道内温度上升到饱和温度之前，双金属自动排空气元件感温变型伸直；立式自由浮球疏水阀进入正常运行状况，浮球随液位升降调节阀孔流量；当凝结水停止进入时，浮球随介质流向逼近阀座，关闭阀门。立式自由浮球式蒸汽疏水阀的阀座总处于液位以下，形成水封，无蒸汽泄漏。

三、立式自由浮球蒸汽疏水阀产品特点：

1、排水量大

2、具有连续排放凝结水功能；

3、阀座上保持凝结水使水封严密，阻气排水能力优良可靠；

4、即使在无负荷的情况下，三点式支撑也能提供严密的蒸汽密封；

5、阀内的高精度浮球，密封严密，排水能力强；

6、体积小，结构简单；

7、浮球和阀座易于更换

8、按要求可选择螺纹或法兰两种连接方式

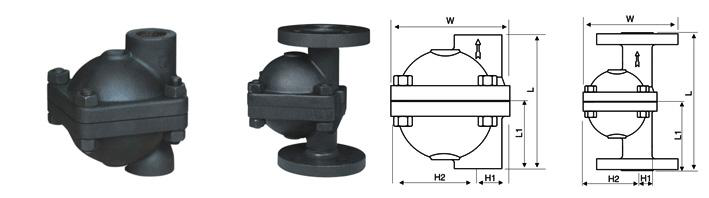

四、立式自由浮球蒸汽疏水阀结构图：

五、立式自由浮球蒸汽疏水阀连接尺寸（单位mm）
