型号	公称压力PN(MPa)	试验压力PS(MPa)		工作温度(℃)	适用介质
		壳体	密封
H71W-16T	1.6	2.4	1.76	≤200	水、蒸体、油品等
H71H-25Q	2.5	3.75	2.75	≤235
H71W-25H				≤300
H71W-25P				≤200	硝酸等腐蚀性介质
H71W-40H	4.0	6.0	4.4	≤300	水、蒸体、油品等
H71W-40P				≤200	硝酸等腐蚀性介质


规格型号	阀体	阀瓣	弹簧
RH71W-25H、RH71W-40H	2Cr13	1Cr13	1Cr18 Ni9Ti
RH71W-16P、RH71W-25P	ZG1Cr18 Ni9Ti	1Cr18 Ni9Ti	1Cr18 Ni9Ti

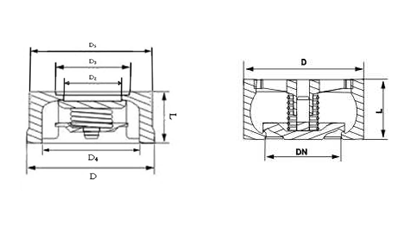

◆规格尺寸表：

公称压力 MPa	公称通径 DN	尺寸（mm）
公称压力 MPa	公称通径 DN	L	D1	D2	D3	D4	D5
PN1.0MPa PN1.6MPa	15	16	52	15	24	31	40
	20	19	62	19	30	40	50
	25	22	72	24	35	47	58
	32	28	83	31	46	56	68
	40	31.5	93	39	55	66	78
	50	40	108	48	65	78	90
	65	46	128	62	80	95	110
	80	50	142	76	96	110	128
	100	60	162	95	115	132	150
	125	90	192	110	125	135	-
