H61Y-160C焊接止回阀
产品详细介绍
结构优势与特点
1、产品设计制造按E101和JB/T3595标准的规定，结构合理，性能优良，造型美观。
2、阀门中腔采用压力自紧式密封结构，介质压力越高，密封性能越好。
3、支管两端为焊接结构，适应不同的接管要求。
4、阀瓣、阀座密封面采用司太立(stellite)钴基硬质合金堆焊而成，耐磨、耐高温、耐腐蚀、抗擦伤性能好、使用寿命长。
5、高温耐压部件采用优质耐热合金钢制造，安全可靠，性能稳定，使用寿命长。
主要零件材料 Material for Main Parts
零件名称
Part Name | 材料牌号 Material Designation |
阀 体
Body | 25、WCB | 12CrlMov | WC6 | WC9 |
阀 盖
Bonnet | 25 | 12CrlMov |
阀瓣、阀座
Disc、Seat | 25堆STL钴基硬质合金 | 12CrlMoV堆STL钴基硬质合金 |
密封环
Sealing ring | 增强柔性石墨Reinforced flexible graphite |

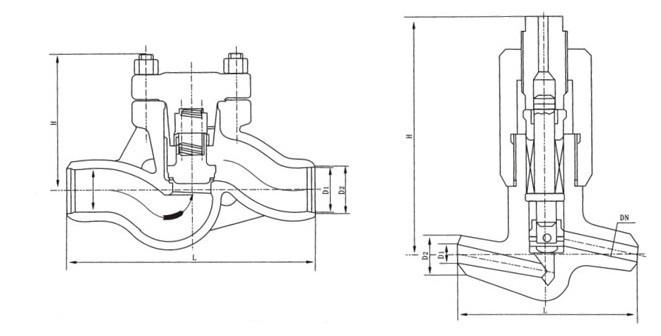

主要尺寸及重量 Main dimensions and weight
公称通径NPS/in.
Nominal diameer | 尺寸/mm Dimensions | 重量/kg
Weight |
D1 | D2 | L | H |
1O | 12 | 23 | 120 |
| 2 |
20 | 27 | 45 | 135 170 | 105 | 9.5 |
25 | 28 | 46 | 135 200 170 | 125 | 10 |
32 | 30 | 50 | 180 200 | 124 | 12 |
40 | 38 | 60 | 230 | 250 | 25 |
50 | 61 | 80 | 350 320 | 300 | 28 |
65 | 69 | 90 | 260 370 | 350 | 39 |
80 | 84 | 118 | 340 400 430 | 380 | 75 |
100 | 113 | 138 | 410 455 560 | 330 | 148 |
150 | 150 | 190 | 750 | 390 | 349 |
175 | 186 | 239 | 900 | 428 | 400 |
200 | 201 | 260 | 950 | 518 | 603 |
