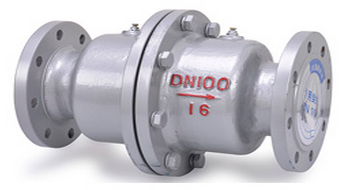

B型动态流量平衡阀

动态流量平衡阀-中央空调水处理工程中动态平衡阀的作用

动态平衡阀具有在一定的压力范围内限制空调末端设备的最大流量、自动恒定流量的特点，在大工型、复杂、空调采暖负荷不恒定的工程中，简化了系统调试过程，并缩短了调试时间。

　特别是在异程水系统中使用平衡阀，可以容易实现水力工况平衡、能够满足对设计环境温度的要求，并且在空调系统的运行中末端设备可以不受其他末端的启停干扰。

动态流量平衡阀参数

技术规格

基本规格：DN50-DN800

工作压力：16Bar/25Bar

流量误差：+-5%

材料：

阀体：球墨铸铁（QT400-18）

阀胆：不锈钢（304-2B）

弹簧：不锈钢（1Cr18N19)

O型圈：丁腈橡胶（N220SH)

一、动态流量平衡阀技术规格

基本规格：DN50-DN800

工作压力：16Bar/25Bar

流量误差：+-5%

阀体：球墨铸铁（QT400-18）

阀胆：不锈钢（304-2B）

弹簧：不锈钢（1Cr18N19)

O型圈：丁腈橡胶（N220SH)

二、尺寸及重量

产品编号 口径 B(mm)C(mm)D(mm)E(mm)F(mm)G(mm)重量（Kg)

1069550 DN50 99  125 165  38  239 218 16

1069551 DN65 18 145 185 38 239 218 19

1069552 DN80 132 160 200 38 239 218 22

1069553 DN100 156 190 235 38 365 270 38

1069554 DN125 184 220 270 38 365 295 46

1069555 DN150 211 250 300 38 410 354 66

1069556 DN200 274 310 360 38 435 416 96

1069557 DN250 330 370 425 38 456 488 128

1069558 DN300 389 430 485 38 466 565 187

1069559 DN350 448 490 555 38 479 700 249

1069560 DN400 503 550 620 38 504 790 356

1069561 DN450 548 640 670 38 517 800 418

1069562 DN500 609 660 730 38 520 880 518

1069563 DN600 720 770 845 38 554 1050 718

1069564 DN800 928 990 1085 38 557 1260 865
