一、 GL41H-16C铸钢Y型过滤器概述：本阀适用于压力≦1.6Mpa，温度≦300℃的水、蒸汽、油品等介质管路上，可过滤介质中的污垢、锈等杂物。
二、GL41H-16C铸钢Y型过滤器主要零件材料：
零 件 名 称 | 材 料 |
阀 体 | WCB |
阀 盖 | WCB |
过滤网 | 不 锈 钢 |
三、GL41H-16C铸钢Y型过滤器相关性能规范：
型 号 | 公称压力（Mpa） | 试验压力（Mpa） | 适用温度 | 适用介质 |
壳体强度 | 密封(水) |
GL41H-16C | 1.6 | 2.4 | 1.8 | ≦300℃ | 水、蒸汽、油品等 |
GL41H-25C | 2.5 | 3.75 | 3.0 | ≦300℃ | 水、蒸汽、油品等 |

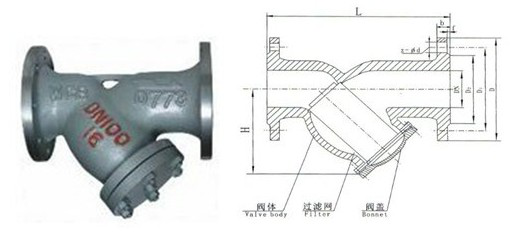

四、 GL41H-16C铸钢Y型过滤器外型和相关连接尺寸（单位：mm）：
型 号 | DN | 尺 寸 | 重量 |
L | D | D1 | D2 | b-f | Z-Φd | H |
GL41H-16C | 32 | 180 | 135 | 100 | 78 | 18-2 | 4-Φ18 | 90 | 5 |
40 | 220 | 145 | 110 | 85 | 18-3 | 4-Φ18 | 125 | 7.2 |
50 | 240 | 160 | 125 | 100 | 20-3 | 4-Φ18 | 145 | 10.5 |
65 | 280 | 180 | 145 | 120 | 20-3 | 4-Φ18 | 165 | 13.5 |
80 | 320 | 195 | 160 | 135 | 22-3 | 8-Φ18 | 210 | 18.5 |
100 | 380 | 215 | 180 | 155 | 24-3 | 8-Φ18 | 250 | 28 |
125 | 440 | 245 | 210 | 185 | 26-3 | 8-Φ18 | 295 | 47 |
150 | 480 | 280 | 240 | 210 | 28-3 | 8-Φ23 | 335 | 57.5 |
200 | 600 | 335 | 295 | 265 | 30-3 | 12-Φ23 | 400 | 95 |
250 | 605 | 405 | 355 | 320 | 32-3 | 12-Φ25 | 430 | 130.5 |
300 | 635 | 460 | 410 | 375 | 34-4 | 12-Φ25 | 460 | 171.5 |
350 | 696 | 520 | 470 | 435 | 34-4 | 16-Φ25 | 495 | 240 |
400 | 790 | 580 | 525 | 485 | 36-4 | 16-Φ30 | 560 | 290 |
450 | 850 | 640 | 585 | 545 | 44-4 | 20-Φ30 | 641 | 360 |
