一、A21H A21W A21Y-16C 16P 16R弹簧微启式外螺纹安全阀概述:
A21H系列安全阀适用于工作温度≤350℃的空气、氨、石油气等介质的设备或管路上;A21W-P、R型适用于温度≤350℃有腐蚀性的气体或液体的设备或管路上;KA21Y型适用于温度≤100℃的液化石油气上。安全阀是受压设备(如:容器、管道)上的超压保护装置。当设备压力升高达到预定值时,安全阀自动开启泄压,防止设备压力继续升高。当压力降低到规定值时,安全阀及时自动关闭,防止设备内介质大量流失。
二、 弹簧微启式外螺纹安全阀主要零部件材料:
序号 | 零件名称 | A21H-C/A21F材料 | A21W-P/A21H-P/A21F-P材料 | A21Y-R材料 |
1 | 管接头 | 20 | 1Cr18Ni9Ti | 1Cr18Ni12Mo2Ti |
2 | 管接头螺母 | 35 | 2Cr13 | 1Cr18Ni9Ti |
3 | 阀座 | 35 | 1Cr18Ni9Ti | 1Cr18Ni12Mo2Ti |
4 | 阀体 | 2Cr13 | 1Cr18Ni9Ti | 1Cr18Ni12Mo2Ti |
5 | 阀瓣 | 2Cr13/2Cr13+PTFE | 1Cr18Ni9Ti/1Cr18Ni9Ti+PTFE | 1Cr18Ni12Mo2Ti |
6 | 弹簧座 | 2Cr13 | 1Cr18Ni9Ti | 1Cr18Ni12Mo2Ti |
7 | 弹簧 | 50CrVA | 50CrVA包覆氟塑料 | 50CrVA包覆氟塑料 |
8 | 锁紧螺母 | Q235-A | ZG230-450 | 1Cr18Ni9Ti |
9 | 弹簧导向垫 | 2Cr13 | 1Cr18Ni9Ti | 1Cr18Ni12Mo2Ti |
10 | 调节螺母 | Q235-A | 2Cr13 | 1Cr18Ni12Mo2Ti |
11 | 密封面材料 | "Y"型堆焊Co基硬质合金,"H"型堆焊D507,"W"型为阀门本体 |

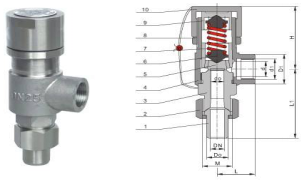

三、弹簧微启式外螺纹安全阀外形尺寸和连接尺寸 (单位:mm):
型 号 | 公称通径(DN) | do | d | Do | M | d1 | D1 | L | L1 | H |
A21H/Y/W/F-16C/P/R A21H/Y/W/F-25C/P/R A21H/Y/W/F-40C/P/R KA21H/Y/W/F-16 25 40P/R | 15 | 12 | 15 | 20 | M27×1.5 | G1/2" | 30 | 35 | 76 | 66 |
20 | 16 | 20 | 25 | M33×1.5 | G3/4" | 35 | 40 | 87 | 68 |
25 | 18 | 25 | 31 | M39×1.5 | G1" | 40 | 50 | 100 | 105 |
A21Y-64 A21Y-64P A21Y-100 A21Y-100P | 15 | 10 | 15 | 25 | M39×1.5 | G1" | 44 | 50 | 100 | 66 |
20 | 10 | 20 | 31 | M39×1.5 | G1" | 44 | 50 | 100 | 68 |
25 | 12 | 25 | 31 | M39×1.5 | G1" | 44 | 50 | 100 | 105 |
A21H-160 A21W-160P | 15 | 8 | 20 | / | M24×2 | G1" | 44 | 50 | 100 | 261 |
20 | 8 | 25 | / | M33×2 | G1" | 44 | 50 | 100 | 261 |
25 | 8 | 28 | / | M36×2 | G1" | 44 | 50 | 100 | 285 |
