一、J44F-16C角式衬氟截止阀概述：
本阀指关闭件（阀瓣）由阀杆带动并沿阀座中心轴线做升降运动的阀门，在管路上主要用来接通或截断管路中的介质，但不能做节流用。
1、J44F衬氟截止阀具有结构紧凑、启闭灵活、耐腐蚀性能强，行程短（一般为公称通经1/4）等优点。被广泛应用在石油、化工等管路系统中做截断介质用。
。2、阀瓣与阀杆设计为一体结构，用以防止由于管路压力波动造成内件冲出阀体的可能性，使用安全
二、J44F角式衬氟截止阀设计规范及驱动方式：
衬氟角式截止阀设计规范 | 驱动方式 |
遵循GB/T 12233，GB/T12235， ANSIB16.34标准 | 手动衬氟角式截止阀、蜗轮转动衬氟角式截止阀、气动(常开或常闭)衬氟角式截止阀、电动衬氟角式截止阀 |
三、J44F角式衬氟截止阀零件材料：
序号 | 零件名称 | 灰铸铁 | 铸钢 | 不锈钢 | 超低碳不锈钢 |
Z | C | P | R | PL | RL |
1 | 阀体/阀盖 | HT250 | WCB | CF8 | CF8M | CF3 | CF3M |
2 | 球体/阀杆 | 25 | 2Cr13 | 1Cr18Ni9 | 1Cr18Ni12Mo2Ti | 00Cr18Ni10 | 00Cr17Ni14Mo2 |
3 | 衬里/阀座 | PCTEF(F3),FEP(F46),PFA(可溶F4),PP,PO |
4 | 填料压盖 | WCB | CF8 | CF8M | CF3 | CF3M |
5 | 填料 | PTFE(F4) | PTFE(F4) | PTFE(F4) |
6 | 活节螺栓 | 35 | 1Cr17Ni2 | 1Cr17Ni2 |
7 | 阀杆螺母 | ZCuAl10Fe3 | ZCuAl10Fe3 | ZCuAl10Fe3 |
8 | 紧固螺栓 | 35 | 1Cr17Ni2 | 1Cr18Ni9Ti |
9 | 螺母 | 45 | 0Cr18Ni9 | 0Cr18Ni9 |
10 | 手柄 | WCB | WCB | WCB |

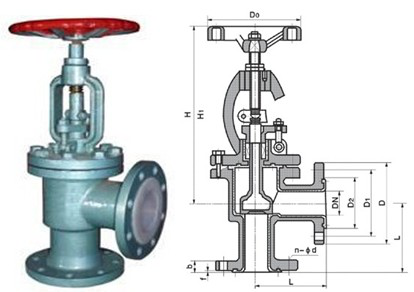

四、J44F角式衬氟截止阀连接尺寸（单位：mm）:
|
|
|
| D2 | f | b | Z-φd |
|
|
|
|
|
|
|
|
| 45 | 2 | 14 | 4-φ14 |
|
|
|
|
| 55 | 2 | 16 | 4-φ14 |
|
|
|
|
| 65 | 2 | 16 | 4-φ14 |
|
|
|
|
| 78 | 2 | 18 | 4-φ18 |
40 | 11/2 | 115 | 145 | 110 | 85 | 3 | 18 | 4-φ18 |
50 | 2 | 125 | 160 | 125 | 100 | 3 | 20 | 4-φ18 |
65 | 21/2 | 145 | 180 | 145 | 120 | 3 | 20 | 4-φ18 |
|
80 | 3 | 155 | 195 | 160 | 公称通经 | L | D | D1 |
|
100 | 4 | 175 | 215 | 180 | DN(mm) | NPS(inch) | PN1.0MPa | 8-φ18 |
125 | 5 | 200 | 245 | 210 | 15 | 1/2 | 90 | 95 | 65 |
|
150 | 6 | 225 | 280 | 240 | 20 | 3/4 | 95 | 105 | 75 |
|
200 | 8 | 275 | 335 | 295 | 25 | 1 | 100 | 115 | 85 |
|
250 | 10 | 325 | 390 | 350 | 32 | 11/4 | 105 | 135 | 100 |
|
300 | 12 | 375 | 440 | 400 | 368 | 4 | 28 | 12-φ23 |
|
PN1.6MPa |
|
15 | 1/2 | 90 | 95 | 65 | 45 | 2 | 14 | 4-φ14 |
|
20 | 3/4 | 95 | 105 | 75 | 55 | 2 | 16 | 4-φ14 |
|
25 | 1 | 100 | 115 | 85 | 65 | 2 | 16 | 4-φ14 |
|
32 | 11/4 | 105 | 135 | 100 | 78 | 2 | 18 | 4-φ18 |
|
40 | 11/2 | 115 | 145 | 110 | 85 | 3 | 18 | 4-φ18 |
|
50 | 2 | 125 | 160 | 125 | 100 | 3 | 20 | 4-φ18 |
|
65 | 21/2 | 145 | 180 | 145 | 120 | 3 | 20 | 4-φ18 |
|
80 | 3 | 155 | 195 | 160 | 135 | 3 | 22 | 8-φ18 |
|
100 | 4 | 175 | 215 | 180 | 155 | 3 | 24 | 8-φ18 |
|
125 | 5 | 200 | 245 | 210 | 185 | 3 | 26 | 8-φ18 |
|
150 | 6 | 225 | 280 | 240 | 210 | 3 | 28 | 8-φ23 |
|
200 | 8 | 275 | 335 | 295 | 265 | 3 | 30 | 8-φ23 |
|
PN2.5MPa |
|
15 | 1/2 | 90 | 95 | 65 | 45 | 2 | 16 | 4-φ14 |
|
20 | 3/4 | 95 | 105 | 75 | 55 | 2 | 16 | 4-φ14 |
|
25 | 1 | 100 | 115 | 85 | 65 | 2 | 16 | 4-φ14 |
|
32 | 11/4 | 105 | 135 | 100 | 78 | 2 | 18 | 4-φ18 |
|
40 | 11/2 | 115 | 145 | 110 | 85 | 3 | 18 | 4-φ18 |
|
50 | 2 | 125 | 160 | 125 | 100 | 3 | 20 | 4-φ18 |
|
J44F46 衬氟直角截止阀
产品简介
衬氟直角截止阀是指启闭件（阀瓣）由阀杆带动并沿阀座中心轴线做升降运动的阀门，是一种常用的截断阀，主要用来接通或截断管路中的介质，一般不用于调节流量。
结构特点
1、 与闸阀相比，截止阀的结构较简单，制造与维修都较方便。
2、 密封面不易磨损、擦伤，密封性较好、寿命长。
3、 启闭时阀瓣行程较小，启闭时间较短、阀门高度较小。
4、 阀瓣与阀杆设计为一体结构，结构紧凑，使用安全。
5、 截止阀有三种结构形式：直通式、直流式、角式，其中直通式最为常用，角式可以安装在管路系统的拐角处，直流式流阻是截止阀中最小的。
6、 可根据用户需求配置气动、电动装置，满足遥控和程控的需要。
7、 更换零件衬里材料可适用各种介质。
技术参数及执行标准
| 直通式 | 直流式 | 角式 |
公称通径(mm) | DN15~250 |
公称压力(Mpa) | PN1.0、PN1.6、PN2.5 |
阀门材料 | 灰铸铁、碳钢、不锈钢 |
衬里材料 | PTFE(F4)、FEP(F46)、PCTEF(F3)、PVDF(F2)、GXPP、GXPO、UHMW-PE |
适用介质 | 详见防腐衬里材料 |
工作温度(℃) |
设计制造 | GB/T12233-1989、GB/T12235-1989、Q/ZXD 01-1999、ANSI 16.34 |
结构长度 | GB/T 12221-1989 |
连接法兰 | JB/T 82.1-94、GB/T9113.1-2000 |
压力试验 | GB/T 13927-1992 |
传动方式 | 手动、齿轮传动、气动、电动 |
还可根据用户要求的标准制作。
