衬氟截止阀J41F46-16C

结构长度

GB/T12221

PTFE（F4）

≤180

除熔融碱金属、元素氟外的各种浓度的酸、碱、盐、王水、有机酸等强腐蚀性介质

连接法兰

JB/T78   JB/T79

PCTFE（F3）

≤120

试验与检验

GB/T13927

FEP（F46）

≤150

产品标识

GB/T12220

PFA（可熔性F4）

≤180

供货规范

JB/T7928

PVDF（F2）

≤100

RPTFE（RF4）

≤180

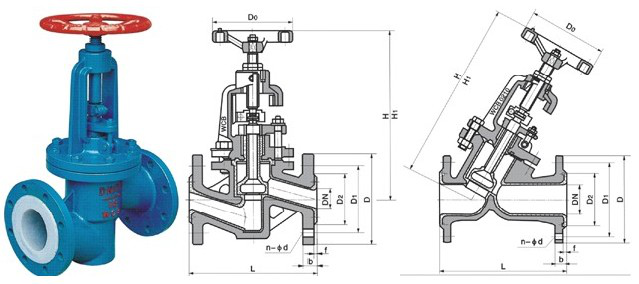

DN

L

D

D1

D2

f

b

z-φd

D0

H1

H2

kg

15

130

95

65

43

3

14

4-φ14

100

190

202

7

20

150

105

75

50

3

14

4-φ14

100

225

250

8

25

160

115

85

60

3

16

4-φ14

120

230

255

9

32

180

135

100

68

3

18

4-φ18

140

260

290

12

40

200

145

110

80

3

18

4-φ18

160

280

315

16

50

230

160

125

100

3

20

4-φ18

180

300

345

20

65

290

180

145

115

3.5

20

4-φ18

200

365

420

28

80

310

195

160

130

3.5

22

8-φ18

240

420

490

39

100

350

215

180

150

4

24

8-φ18

280

450

536

51

125

400

245

210

180

4

26

8-φ18

320

520

630

70

150

480

280

240

210

4

28

8-φ23

360

560

695

100

200

600

335

295

260

5

32

8-φ23

400

630

780

160

250

730

405

355

319

5

36

12-φ26

450

700

880

250

300

850

460

410

370

6

40

12-φ26

500

770

1070

360
