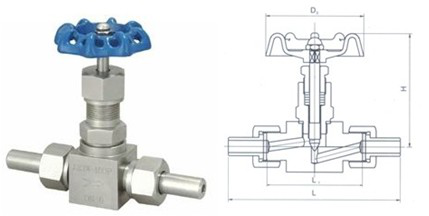

针型截止阀J23W-160P

价格
1 台
收藏
  • 产品说明



一、J23W/J23H卡套焊接式针形阀设计制造标准:

1、阀门设计标准：GB/T 12224-1989，JB/T 7747-1995
2、连接形式:外螺纹式焊接式
3、结构特征:锥面密封;活动阀瓣
4、阀门检验和试验:GB/T 13927-1992

二、J23W/J23H相关技术标准：

单位:Mpa

试验项目

压力值

公称压力

16

壳体试验

24

密封试验

17.6

气压试验

0.9

适用温度

≤425℃

适用介质

水、蒸汽、油品等

三、J23W/J23H零件参数

型号

阀体

接头

阀杆

螺帽

填料

J23H-160

20#

20#

2Cr13

20#

柔性石墨、四氟

J23W-160P

304SS

304SS

304SS

304SS

柔性石墨、四氟

J23W-160R

316SS

316SS

316SS

316SS

柔性石墨、四氟

四、J23W/J23H连接尺寸（单位：mm）

规格

φ

φ1

L1

L2

L

H

D0

D0

DN6

φ14

φ12

60

60

122

88

60

70

DN10

φ18

φ14

60

70

122

88

60

80

DN15

φ22

φ17

62

80

134

88

70

80

DN20

φ28

φ19

67

90

142

110

80

110

DN25

φ34

φ22

77

100

159

110

80

130
