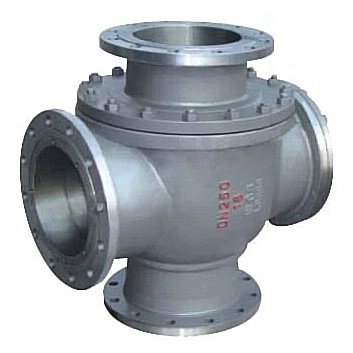

四通四密封球阀Q46H-16C

一、四通球阀规格简介：

手动四通球阀、气动四通球阀、电动四通球阀

 阀门型号：Q46F、Q646F、Q946F

 阀门口径：DN15～DN1200

 公称压力：1.6～4.0MPa、150Lb～300Lb

 工作温度：PTFE≤150℃ PPL≤300℃

 适合介质：水、蒸汽、油品、硝酸类、醋酸类等

 阀门材质：铸钢、不锈钢

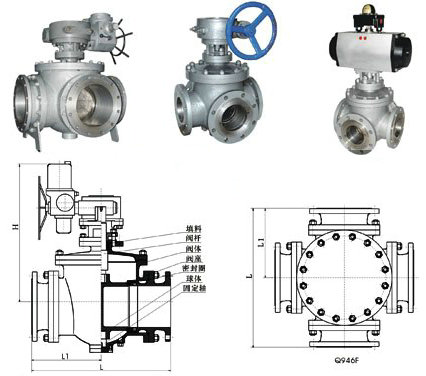

 驱动方式：手动、蜗轮传动、气动、电动

 设计标准：GB12237-89

二、四通球阀的用途及结构特点：

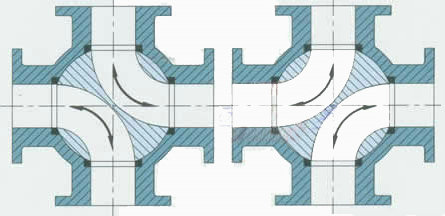

四通球阀，又称为双向四通转阀，在电站系统中称为双向供水转阀，适用于液体、气体、粉尘、浆料及含固体颗粒介质的循环系统。如：电站机组冷却器正反向循环供水系统。传统工艺配管方式实现冷却正反循环供水，该装置所占空间大、成本高、操作烦琐（每次切换需操作四个阀门），正向供水时阀1、3开启，阀2、4关闭；反向供水时阀2、4开启，阀1、3关闭。而采用四通球阀替代该工艺管汇和阀组的工作原理，简化程序、方便操作、降低成本、便于控制、同步性好。旋转90度角 ，供水方式切换一次，实现用一台四通球阀替代前面所讲的烦琐操作。

三、四通球阀的结构特点如下：

1、流体阻力小：球体和阀体的连接管道截面相等，且球体通道采用圆弧连接，介质通过球体是，流体阻力小。

 2、密封性能好：阀座采用具有一定弹性变形和高强度的PTFE材料，达到良好密封性能保证了阀门的稳定性。

 3、使用寿命长：阀门的阀芯和光见颈材料采用奥氏不锈钢，阀座材料选用PTFE，能达到良好的抗腐蚀性作用，延长了阀门的使用寿命。
