信号闸阀FZ45X

简单描述

信号闸阀、信号蝶阀常应用于自动喷水消防管路系统，来监控供水管路，可以远地指示阀门开度。升杆式闸阀及附开度指示闸阀也经常应用于消防系统，如果闸阀安装位置离地面较高时，一般使用升杆式闸阀，可以明显指示阀门开度，若安装位置较低。则需用附开度指示闸阀。

信号闸阀FZ45X主要技术参数
　　公称压力：1.0～2.5MPa 　工作温度：0～80℃　　　法兰标准：GB/T 17241.6 GB9113
　　公称通经：50～400mm　　适用介质：水、油、气等　试验标准：GB13927 AP1598
主要零部件材料

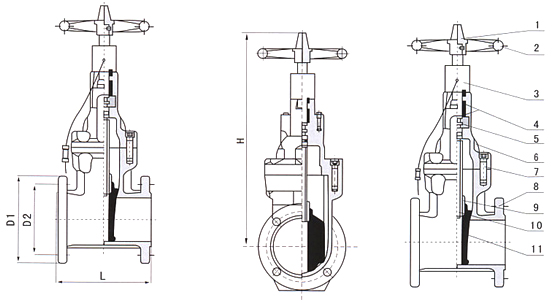

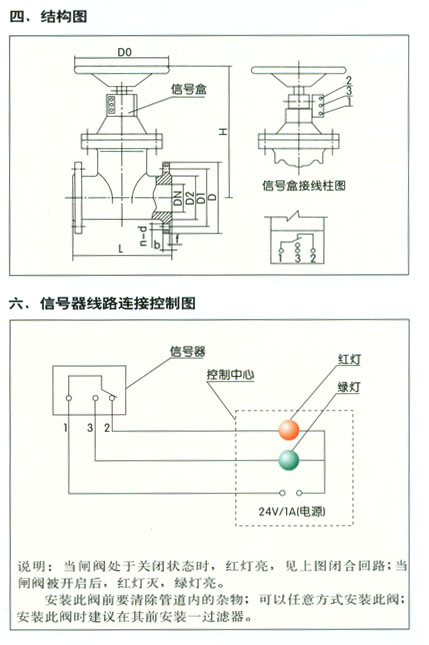

信号闸阀主要外形连接尺寸

江苏上品森消防专用信号闸阀概述：

消防专用信号闸阀除具有弹性座封闸阀的优点之外，并可以较直观显示阀门开启程度，以便能在较远处判别阀门的开度，及时采取相应措施。启闭迅速可靠，故常应用于消防系统。

产品结构特点：

整体包胶阀芯

球墨铸铁骨架内外采用高性能橡胶和最新硫化技术进行整体包覆，贴合紧密牢靠，几何尺寸精确，密封弹性佳，彻底将阀芯金属与流体隔离，耐腐蚀。

一体式铜螺母

阀芯的铜螺母与球墨铁骨架，采用特种工艺紧密连接为一体，确保的长期操作和水流冲击下也不会松脱，避免造成阀门的控制失效。

平底式阀座

本公司弹性座封闸阀底部采用全流域直通式设计，等同于一直管道，不易堆积杂物，确保密封可靠，使流体畅通无阻。

自密封阀盖

阀盖与阀体间采用自密封结构设计，在许用压力范围内，流体压力越高，密封越紧密。

特殊上密封

阀杆与阀盖间的上密封结构，采用三只o形密封圈设计，与传统闸阀的填料密封结构相比，道道密封紧密，磨擦阻力大幅减少。在阀门处于任何开度、有压力且具备阀杆安全锁定功能，确保在操作和维护过程中阀杆不会被压力冲出，避免造成人员伤害

结构轻巧

紧凑的结构，使最大工作高度较传统闸阀降低60mm-300mm以上，节省工程空间；本体采用球墨铸铁材料，重量较传统闸阀减轻约20％-30％，安装维修便利。

食品级卫生要求

阀体内部以无毒环氧树脂涂装，阀芯内外表面以橡胶完全包覆，不会出现锈水或腐蚀现象，可直接用于生活饮用水系统、食品医药行业。

二、如没具体型号请提供：1.使用介质及温度；2.工作压力；3.传动方式；4.连接方式；5.结构形式；6.公称通经等
