零件名称	材质	零件名称	材质
阀体	Q235 304 316L	阀板	Q235 304 316L
阀座密封面	碳钢堆焊硬质合金	四连杆件	304不锈钢
轴承	进口NSK轴承	密封圈	PTFE、 PPL
阀杆	2Cr13 304	填料	硅橡胶四氟盘根

DN	D	D1	n-d	L	L1	b	H	A	D0
400	580	525	16-30	310	835	38	1250	605	1/2
450	640	585	20-30	330	835	42	1550	665	1/2
500	715	650	20-33	350	835	46	1740	740	3/4
600	840	770	20-36	390	835	52	1865	865	3/4
700	910	840	24-36	430	1140	552	1935	935	3/4
800	1025	950	24-39	470	1140	52	2050	1050	1
900	1125	1050	28-39	510	1405	54	2150	1150	1
1000	1255	1170	28-42	550	1405	56	2280	1280	1
1200	1485	1390	32-48	630	1610	58	2510	1510	1
1400	1685	1590	36-48	710	1950	60	2949	1760	1
1600	1930	1820	40-55	790	1950	60	3090	1890	1
1800	2130	2020	44-55	870	2160	63	3150	2090	1
2000	2345	2230	48-60	950	2310	65	3360	2290	1


BD3(6,9)40HPPL电气动四连杆蝶阀是我公司科研人员，结合苯酐生产工艺和多年的阀门制造经验，开发的新一代保温阀门，该产品适用于大口径、大流量、低压差、低泄漏量和无泄漏量，并具有较好的耐腐蚀和耐高温性能，该阀启闭迅速、调节精度高、密封可靠适用于苯酐、顺酐等生产工艺中管道介质作调节或切断的作用，也可用于其它气体、液体等介质的控制。
性能特点

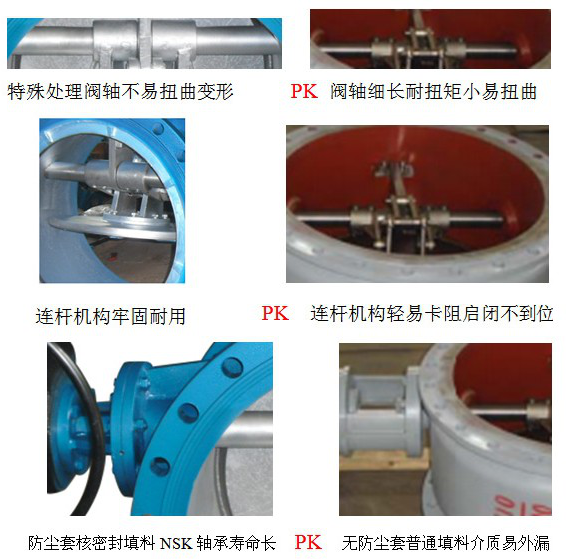

BD3(6,9)40HPPL电气动四连杆蝶阀的最大优点为开启式阀板先平移，与阀座脱离，然后再旋转，因而它不易擦伤密封面，密封性能又好又可靠，且无磨损现象，加上四连杆偏心机构，阀关闭时因而介质的作用越关越紧，开启时迅速脱开，使用寿命长。

四连杆保温蝶阀用在煤化工装置或者尾气焚烧上属于重要调节或切断阀门，在使用过程中容易出现开关不到位，密封不严问题造成介质泄漏，不但造成系统隐患，而且增加企业成本。
我们曾经碰到河南庆安的客户，生产姚总，设备杨工他们公司苯酐装置技改需采购大蝶阀，但是他们以前生产选用的是普通蝶阀一直有一个通病，主要表现在开关困难，密封不严，每次检修都得维护大蝶阀，不但加大操作工工作量，而且造成维护费升高，始终没有解决这个问题。
BD3(6,9)40HPPL电气动四连杆蝶阀工作原理

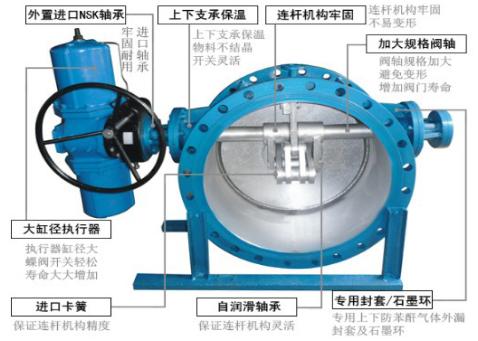

四连杆保温蝶阀主要由阀体部件和执行机构两部分组成。阀体部件由阀体、夹套、阀板、轴、四连杆机构、填料函等零件组成。其中，阀体、阀板、夹套为钢板焊接，结构轻巧。执行机构有气动，电动，手动传动方式，四连杆保温蝶阀通过驱动装置驱动阀轴，阀轴带动连杆机构，通过连杆机构的运动带动阀板启闭。
BD3(6,9)40HPPL电气动四连杆蝶阀应用范围：主要用于大口径、大流量、低压差、低泄漏量和无泄漏量的场合以及其它气体、液体等介质的控制。
