手动蝶阀 法兰蝶阀 软密封蝶阀 铸铁蝶阀D41X-10 16Z Q C

D41X手动法兰式软密封蝶阀

D41X手柄法兰蝶阀的具体型号有以下几种：

阀体为灰铸铁材质：D41X-6、D41X-10、D41X-16

阀体为球墨铸铁铁材质：D41X-6Q、D41X-10Q、D41X-16Q、D41X-25Q

阀体为铸钢材质：D41X-6C、D41X-10C、D41X-16C、D41X-25C、D41X-40C

阀体为不锈钢材质：D41X-6P、D41X-10P、D41X-16P、D41X-2.5P

D41X蝶阀型号代表、型号意义：

阀门类型代号：“D”表示蝶阀

启闭机构代号：“D”与“4”之间无数字代号，则默认为手柄驱动启闭

连接形式代号：“4”表示法兰连接

结构形式代号：“1”表示中心垂直板式

密封面材料代号：“X”表示橡胶

D41X手柄法兰蝶阀的用途与特点：

D41X手动法兰式软密封蝶阀适用于温度≤120℃，公称压力≤1.6MPa的食品、医药、化工、石油、电力、轻纺、造纸等给排水、气体管道上作调节流量和截流介质的作用。其主要特点为设计新颖、合理、结构独特，重量轻，启闭迅速。操力矩小，操作方便，省力灵巧。可以任何位置安装，维修方便。密封件可以更换，密封性能可靠达到双向密封零泄漏。密封材料耐老化、耐腐蚀，使用寿命长等特点。

设计标准：GB/T2238-1989
法兰连接尺寸:GB/T9113.1-2000;GB/T9115.1-2000;JB78
结构长度:GB/T12221-1989
压力试验:GB/T13927-1992;JB/T9092-1999

D41X手柄法兰蝶阀产品的主要技术参数

D41X手柄法兰蝶阀主要零件的材质

D41X手柄法兰蝶阀密封材料选用和适用温度

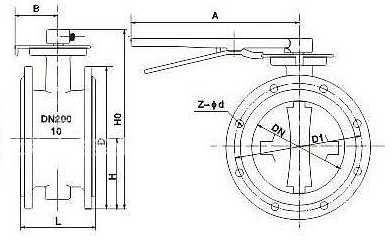

D41X手柄法兰蝶阀产品的主要外形与连接尺寸：
